Lade- und Lastmanagement mit CLEMAP und Solar Manager

Lade- und Lastmanagement mit CLEMAP und Solar Manager

CLEMAP bietet ein herstellerunabhängiges, lokales, mehrstufiges Echtzeit-Lastmanagement von AC- und DC-Ladeinfrastrukturen.
Dieser Artikel zeigt die Möglichkeiten eines kombinierten Betriebs von Ladeinfrastrukturen mit dem Solar Manager.
Weitere Informationen im gemeinsamen Webinar

Vorteile der gemeinsamen Lösung
  1. CLEMAP
    1. überwacht den Netzübergabepunkt und den Elektromobilitätstrang
    2. führt die Kommandos von Rundsteuersignalen aus
    3. Webseite: https://www.clemap.com/products/clemap-load-management
    4. Support: https://docs.clemap.com/help-center/kundenservicezentrum
  2. Solar Manager
    1. steuert einzelne Ladepunkte solar-optimiert an
    2. überwacht den Bezügeranschluss der einzelnen Partei

Voraussetzung für den Betrieb
  1. Die einzubindende Ladestation muss mit CLEMAP kompatibel sein: https://clemap.com/dynamisches-lastmanagement#kompatibilitaet
  2. Die Ladestation und die Integration in CLEMAP Floem muss erfolgt sein
    Hinweis: Solar Manager Kund:Innen brauchen keinen CLEMAP Floem Account, sondern bestimmen den Lademodus in der Solar Manager App.

Die Einbindung und Konfiguration in den Solar Manager ist hier beschrieben:

Szenario 1: Mehrere Parteien mit gemeinsamer Tiefgarage und direkter Erschliessung der Elektromobilität ab Objekt.

  1. Überwachung Hausanschluss durch CLEMAP
  2. Jede Partei optimiert das eigene Objekt nach eigenen Präferenzen und betreibt den Ladepunkt solar-optimiert (benötigt einen Solar Manager pro Objekt).
  3. Die Erschliessung der Elektromobilität erfolgt direkt ab dem Bezüger; der Verbrauch ist auf dem Bezügerzähler.

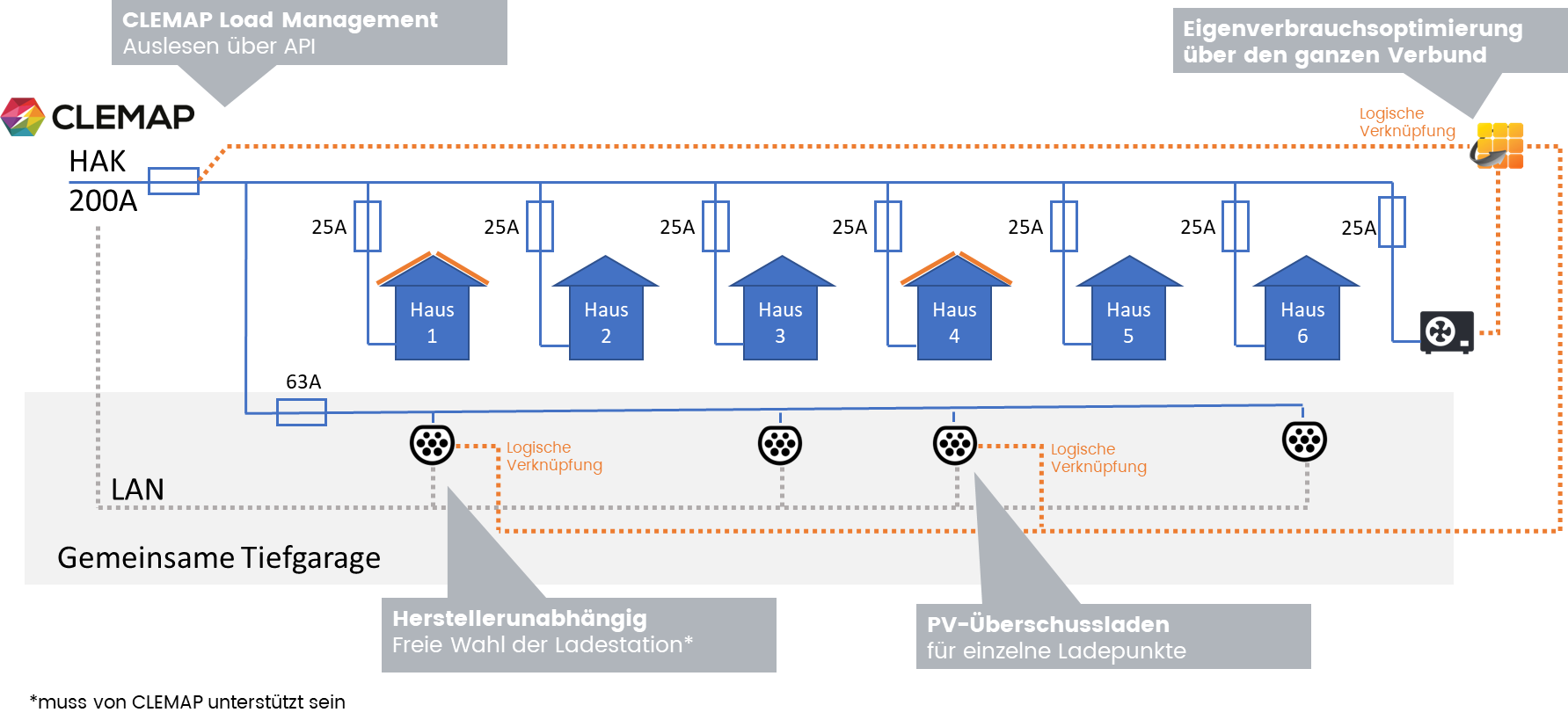

Szenario 2: Mehrere Parteien mit gemeinsamer Tiefgarage und separater Erschliessung der Elektromobilität

  1. Diese Lösung bietet die Möglichkeit, einzelne Ladepunkte solar-optimiert zu betreiben und das Lastmanagement am Hausanschluss sicherzustellen.
  2. Es ist nur ein Solar Manager für den Verbund erforderlich.
  3. Die Ladpunkte unterliegen der Priorisierung für die Verteilung des PV-Überschuss.
  4. Der Smart Meter kann unter dem Namen CLEMAP ONE in den Solar Manager integriert werden, damit kein separater Smart Meter erforderlich ist.




Limitationen
Die Ladepunkte werden über CLEMAP betrieben. Das heisst den Kund:Innen steht nicht der gesamte Funktionsumfang von Solar Manager zur Verfügung:
  1. keine automatische Phasenumschaltung
  2. Teilweise fehlende Leistungs- und Energiedaten von Ladestationen.
Prioritäten
  1. Absicherung Hausanschlusskasten (HAK)
  2. Rundsteuersignal
  3. Solaroptimierung durch Solar Manager
